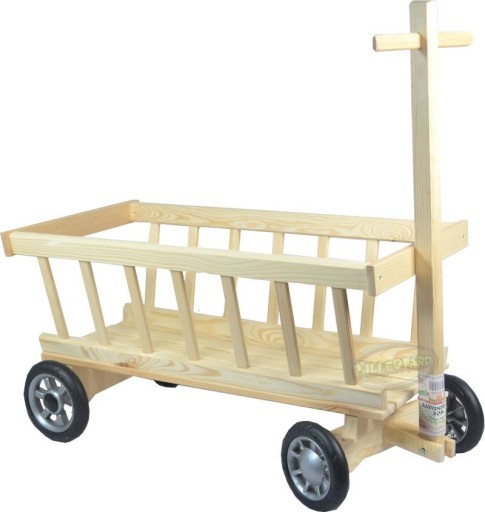

ДЕРЕВ'ЯНИЙ ВІЗОК КОЛЕСА ВЕЛИКІ КОЛЕСА

ОПИС ПРОДУКТУ

• Розмір упаковки:31 х 65 х 37 см
• макс. навантаження:макс. 50 кг
• Вік: Я3+
• ПОЛЬСЬКИЙ ПРОДУКТ

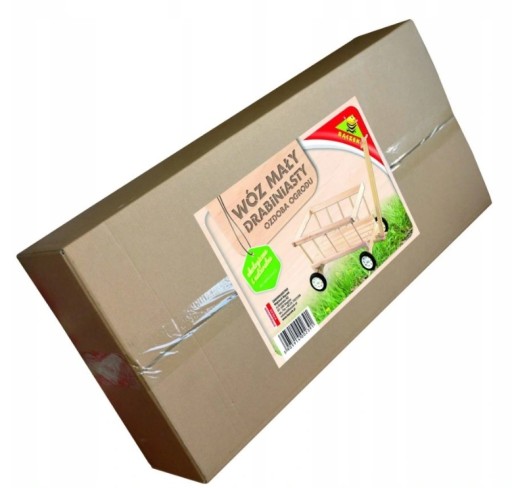

Товар упакований в екологічну коробку. Всередині є інструкції та елементи, з яких ми можемо легко та просто побудувати коляску.

Торсійне дишло полегшує керування візком.

ІНСТРУКЦІЯ ЩОДО ЗБОРУ ДЕРЕВ'ЯНОЇ МАШИНИ:

У набір входить: a) 1 шуруп 8 мм x 90 мм

б) 4 шурупи 8 мм х 60 мм

c) 1 гвинт 6 мм x 60 мм

г) 1 шайба з діаметром отвору 6 мм

д) 1 шайба з діаметром отвору 8 мм

е) 2 шайби з діаметром отвору 8 мм

ж) 4 гвинти 3,5 мм х 45 мм

h) 6 гвинтів 4 мм x 35 мм

i) 1 гайка на болт c)

А) основа

Б) драбина 2 шт

C) дишло 1 шт

Г) смужка 2 шт

E) Обертовий модуль 1 шт

F) 1 шт

Ж) 4 шт колеса

H) 4 шт

Інші елементи конструкції з дерева та пластику показані на малюнку нижче.

Крок 1. Прикрутіть обидві драбини B до основи A. Прикрутіть 3 гвинти (h) до отворів Q з кожного боку. Прикладіть плоску сторону смужки до основи A. драбина B

Крок 2. У передній і задній частині кабіни-драбини, у верхній частині драбини, прикрутіть планку D гвинтами (g).

Крок 3. Прикрутіть модуль E гвинтом (a) до тоншої поперечини (X) основи A. Між основою A і модулем E вставте 2 шайби (f). Перед тим, як вставити гвинт (a) в отвір модуля E, ми одягаємо шайбу (e) на гвинт.

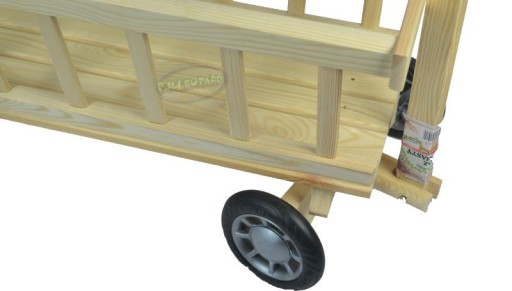

Крок 4. Прикрутіть колеса G-2 до отворів Z в основі A та модулі E за допомогою гвинтів (b). менші колеса прикручуються до модуля E, а 2 більших колеса прикручуються до основи A. Після загвинчування в колеса встановлюються заглушки H. Розріжте колеса так, щоб вони оберталися навколо власної осі. НЕ НАДТО ТУГИЙ!

Крок 5. Розміщуємо смужку F наполовину у відповідний отвір смужки C.

Крок 6. Прикрутіть стрічку C до модуля E за допомогою гвинта (c), загвинтивши її в отвір (Y) за допомогою шайби (d) і гайки (i).

УВАГА!!!

УПАКОВКА ТА ГВУНТИ АБО ЦВЯХИ, ЩО НАДАЮТЬСЯ, НЕ Є ІГРАШКАМИ, ТОМУ ЗАБОРОНЕНО ДАВАТИ ДІТЯМ З БУДЬ-ЯКИМИ ЦІЛЯМИ.

ЗБОРКА ДОЗВОЛЕНА ЛИШЕ ДОРОСЛИМ!
